- パンロック
パンロックワッシャー
パンロック
[特許取得済]

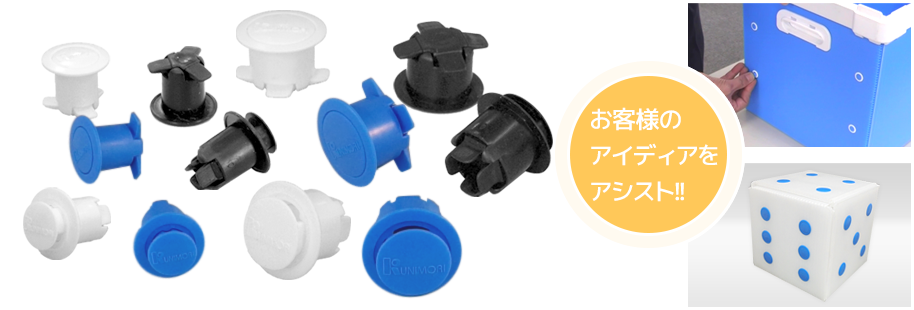

カラーバリエーション
黒
白
青
パンロックワッシャー
ご使用方法
ワンプッシュ!
押込んだ状態
1.
締結する板の穴位置を合わせる
2.
穴に仮組立のパンロックを挿入する
※ご購入時の商品状態は仮組立
状態となっております
状態となっております
3.
指でパンロックの天面部を押す(ワンプッシュ)
指でパンロックの天面部を押す(ワンプッシュ)
締結完了!!
※写真の商品はØ15×10Hを使用
しております
しております
ラインナップ
| 外形寸法図 | 直径(Ø) D |
高さ(mm) H |
推奨相手寸法 | 材質 | 色 | 引抜強度 (kgf) |
梱包(個) | ||
|---|---|---|---|---|---|---|---|---|---|
| 穴径(Ø) | 厚み(mm) | 大箱 | 小箱 | ||||||
 |
6 NEW |
4 | 6±0.2 | 4 | PP | 白・黒・青 | 6以上 | 6,000 | 1,000 |
| 10 | 4 | 10±0.2 | 4 | 15以上 | 3,000 | 500 | |||
| 6 | 6 | ||||||||
| 8 | 8 | ||||||||
| 10 | 10 | ||||||||
| 15 | 15 | ||||||||
| 15 | 6 | 15±0.2 | 6 | 20以上 | 1,500 | 250 | |||
| 8 | 8 | ||||||||
| 10 | 10 | ||||||||
| 15 | 15 | ||||||||
| ワッシャー | 内径(Ø) | 外径(Ø) | 厚み(mm) | 材質 | 色 | 梱包(個) | |
|---|---|---|---|---|---|---|---|
| 大箱 | 小箱 | ||||||
| パンロックØ10用 | 10.2±0.2 | 17 | 1 | PP | 白・黒・青 | 1,000 | 100 |
| パンロックØ15用 | 15.2±0.2 | 23 | 1 | 1,000 | 100 | ||
※表中の引抜強度は常温、常湿での参考値です。保証値ではありません。
※相手材の寸法のばらつきや材質等により不具合が生じる場合があります。現物で確認の上ご使用ください。
※ハンマー等を用いた締結は、衝撃により製品を破損させる恐れがありますのでお控えください。
※所定の強度を維持することが出来ませんので、再使用はご遠慮ください。
※改良のため、製品仕様を予告なく変更することがあります。
※相手材の寸法のばらつきや材質等により不具合が生じる場合があります。現物で確認の上ご使用ください。
※ハンマー等を用いた締結は、衝撃により製品を破損させる恐れがありますのでお控えください。
※所定の強度を維持することが出来ませんので、再使用はご遠慮ください。
※改良のため、製品仕様を予告なく変更することがあります。
使用商品実例
オブジェ
工作品
ラティス
プラ段箱
