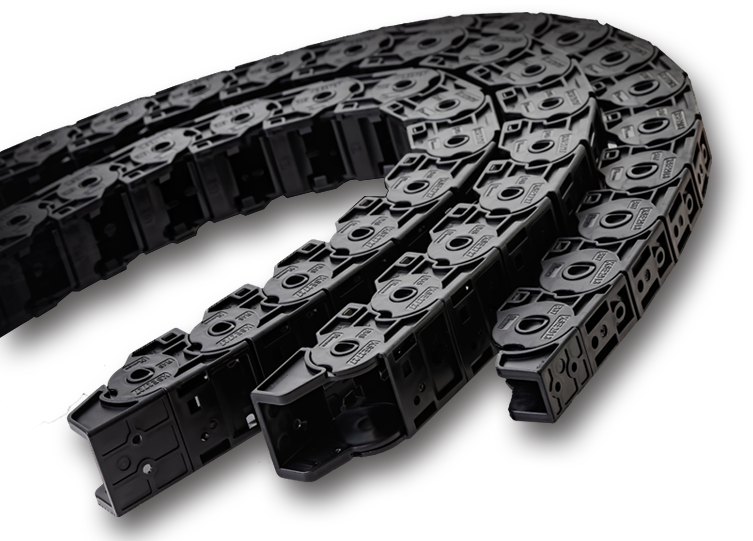

- サイルベア ライト
[特許取得済み]
シンプル形状
簡易的な構造で超軽量
長さ調整(変更)が容易でエコノミーなケーブルチェーン
本体とカバーが一体構造でケーブル類の収納が容易
耐久性を必要としないケーブル保護や負荷の軽い装置に最適
仕様一覧表
| 形番 | カバー 仕切り タイプ |
屈曲半径 | 収納断面 | ピッチ | 使用最大 フリースパン |
使用最大 ストローク |
使用最高 速度 |
収納ケーブル・ホース | 本体 質量 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 高さ | 幅 | 最大直径 | 最大質量 | ||||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (m/sec) | (mm) | (kg/m) | (kg/mm) | |||
| KSE-1015 | Sa | R18 | 10 | 15 | 18 | 500 | 928 | 3 | Φ7.0 | 0.50 | 0.09 |
| KSE-2727 | Fa Fb Sa Sb |
R45 R55 R75 |
27 | 27 | 35 | 700 | 1260 | 3 | Φ18.9 | 1.50 | 0.26 |
| KSE-2913 | Sa | R37 | 29 | 13 | 35 | 700 | 1260 | 3 | Φ9.1 | 1.00 | 0.23 |
カバー、仕切りタイプ
| Fa | フルカバー 仕切り穴無 |
|---|---|
| Fb | フルカバー 仕切り穴有 |
| Sa | ショートカバー 仕切り穴無 |
| Sb | ショートカバー 仕切り穴有 |
