[特許取得済み]

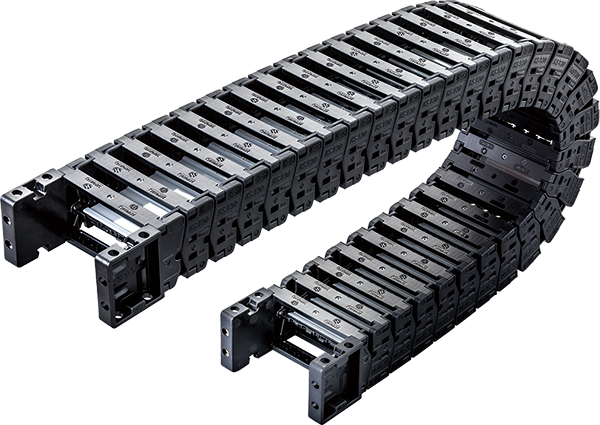

2段横仕切 標準構造
ロングストローク対応
ねじれ剛性・たわみ剛性の向上によりロングストローク仕様に
最適です。
ケーブル保護性の向上
収納するケーブル接触面の超平滑化処理と内周エッジを排除。
ケーブルの摩耗、粉塵の発生を抑えます。
自由度の高い収納空間
ヒンジにより上下に分割された2 段横仕切り構造。
オプションの縦仕切り板を使用することで任意のケーブル収納
空間をつくることができます。
ケーブル格納作業が容易
上部、下部カバーは左右どちらからでも開閉可能。
格納作業が容易です。
(マイナスドライバー使用)
仕様一覧表
呼び形番 屈曲半径
R
(mm)
使用最大
フリースパン
(m)
使用最大
ストローク
(m)
使用最高
速度
(m/s)
モジュール
ピッチ
(mm)
収納断面
幅×高さ
(mm×mm)
収納ホース
最大直径ØB
(mm)
収納ケーブル
最大質量
(kg/m)
サイルベア
質量
(kg/m)
開閉式
カバーの
有無
KST-31055 60 1.5 2.9 2 25 55×17.8(上段)
55×12.8(下段)
14(上段)
10(下段)
2.2 1.1
・使用周囲温度 :−20℃〜+85℃(凍結時には使用できませんのでご注意ください。)
・使用雰囲気  :酸性・アルカリ性雰囲気では使用できません。
・材質 サイルベア タフ本体 :ナイロン
・難燃性:UL94HB
・RoHS指令対応
