ファナック社 CRXシリーズ対応

ロボットケーブル保護

サイルベア®フレックス

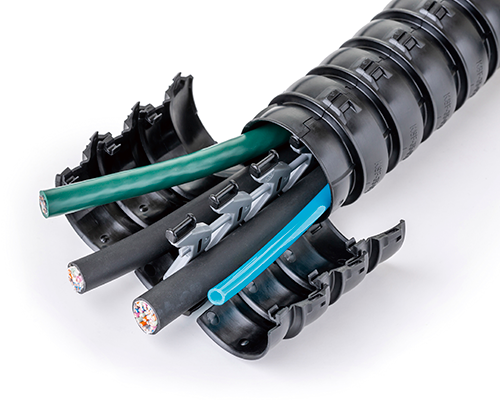

サイルベア フレックスとは

協働ロボットの複雑な動きに対応できるロボットケーブルカバー

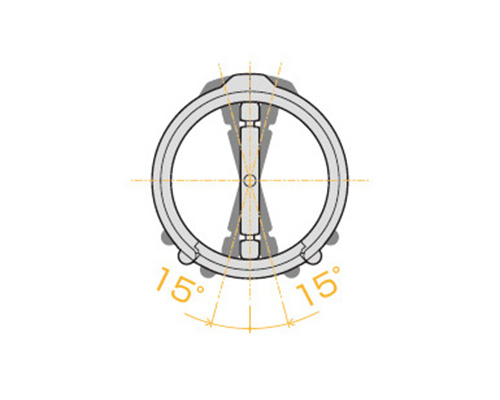

フレックス1

1リンクあたり左右15°の角度規制を設けており、局部的に起こりやすい過度なねじれを防止。

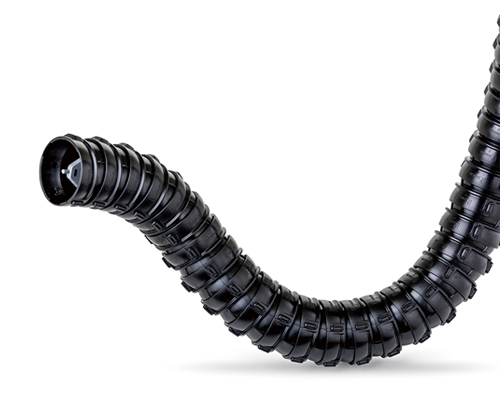

フレックス2

ロボット配線の取り回しとして最適で、複雑な曲げや回転にも追従可能。

フレックス3

工具を使用せずカバーの開閉が可能な為、メンテナンス作業の工数低減を実現。

サイルベア フレックス製品動画

協働ロボット対応ブラケットホルダー

※プロトタイプ 配布中
(お問合せフォームよりご相談ください)

アームとの固定に面ファスナーを使用することで、取付作業が容易に。

取付方法はこちらの動画から

ロボット×フレックス
FANUC CRXシリーズ
×
サイルベアフレックス

アームに固定可能な面ファスナーを採用することで、協働ロボットへの取付も可能。

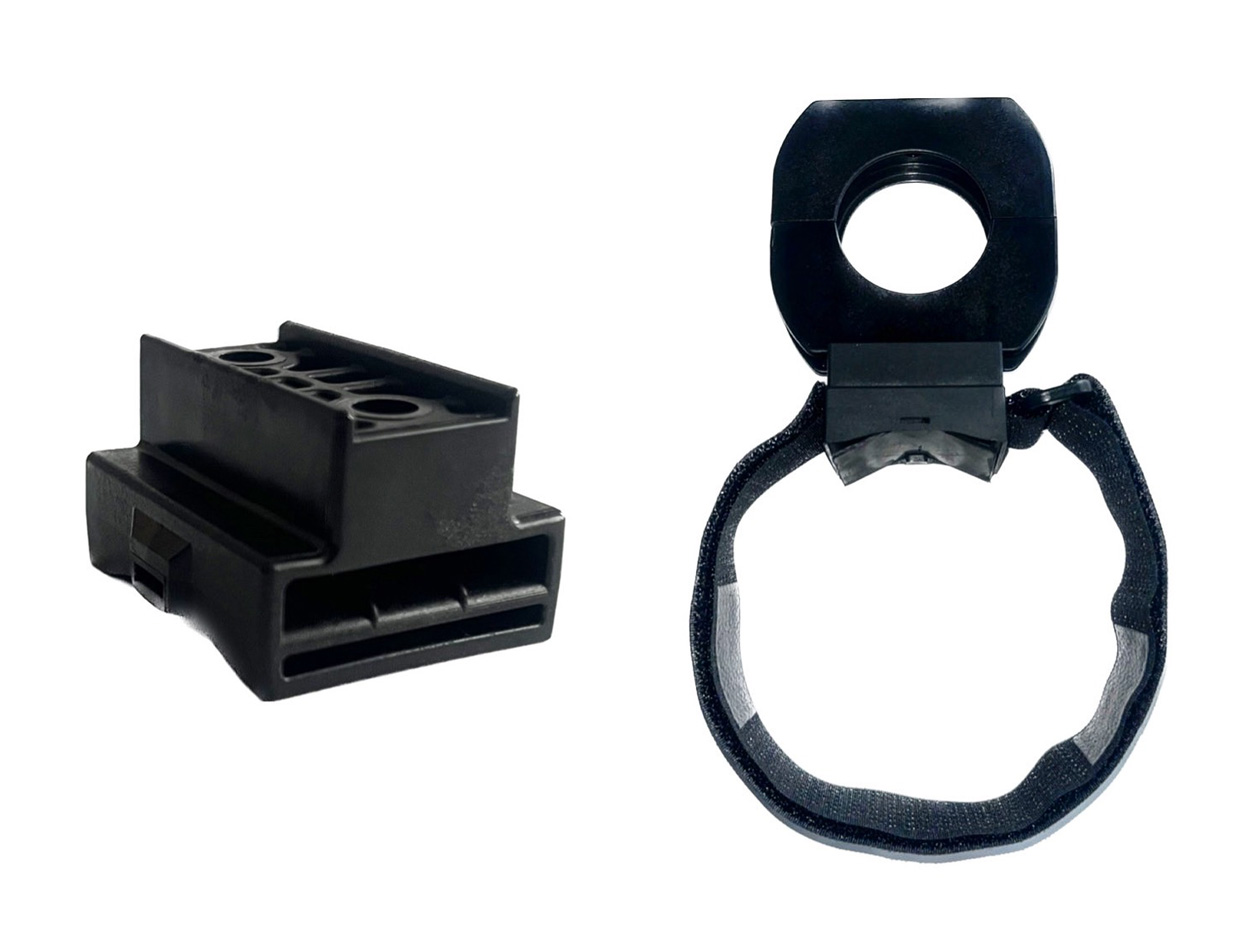

ブラケットホルダー
ブラケットホルダー

【 使用素材 】
ブラケットホルダー:ナイロン
面ファスナー:ナイロン

仕様一覧

形番 内寸(mm) 最小内幅(mm) 屈曲半径R(mm) ピッチ(mm) 1モジュール当り最大ねじれ(mm) 収納ケーブル・ホース最大直径(mm) ケーブルホース収納範囲(mm) オプション品
固定ブラケット 中間ブラケット ジョイントカバー
KSF–25-060 11.5 φ27.5 60 16.5 ±15 φ9 φ22
KSF–35–070 16 φ37 70 20 ±15 φ13 φ31
KSF–50–110 24.25 φ53.5 110 20 ±15 φ21 φ47.5

各部名称

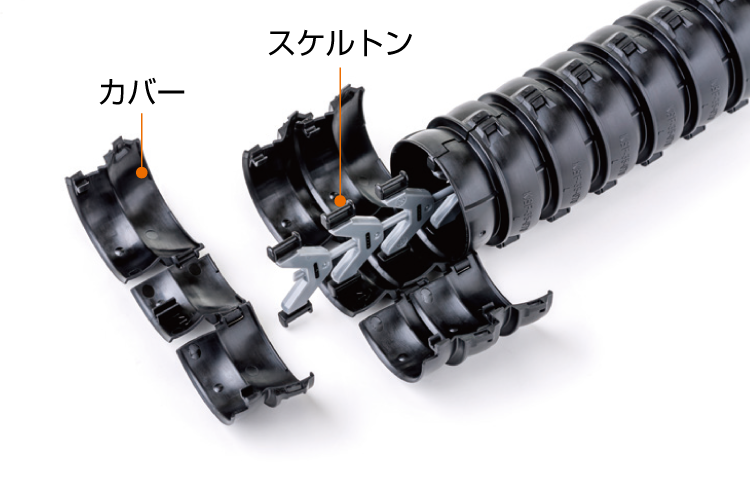

本体

本体

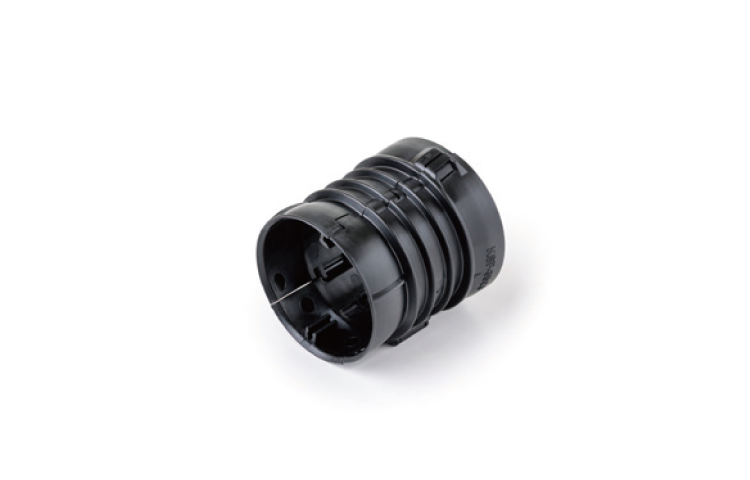

ジョイントカバー

ジョイントカバー(延長用オプション部品)

固定ブラケット

固定ブラケット

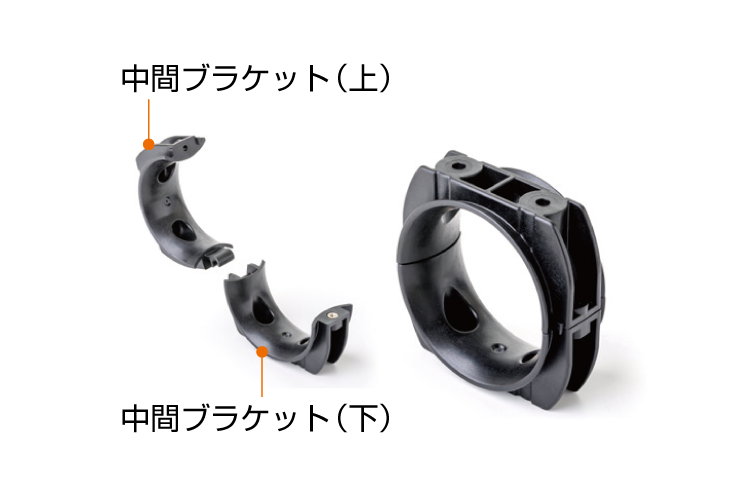

中間ブラケット

中間ブラケット

リンク
