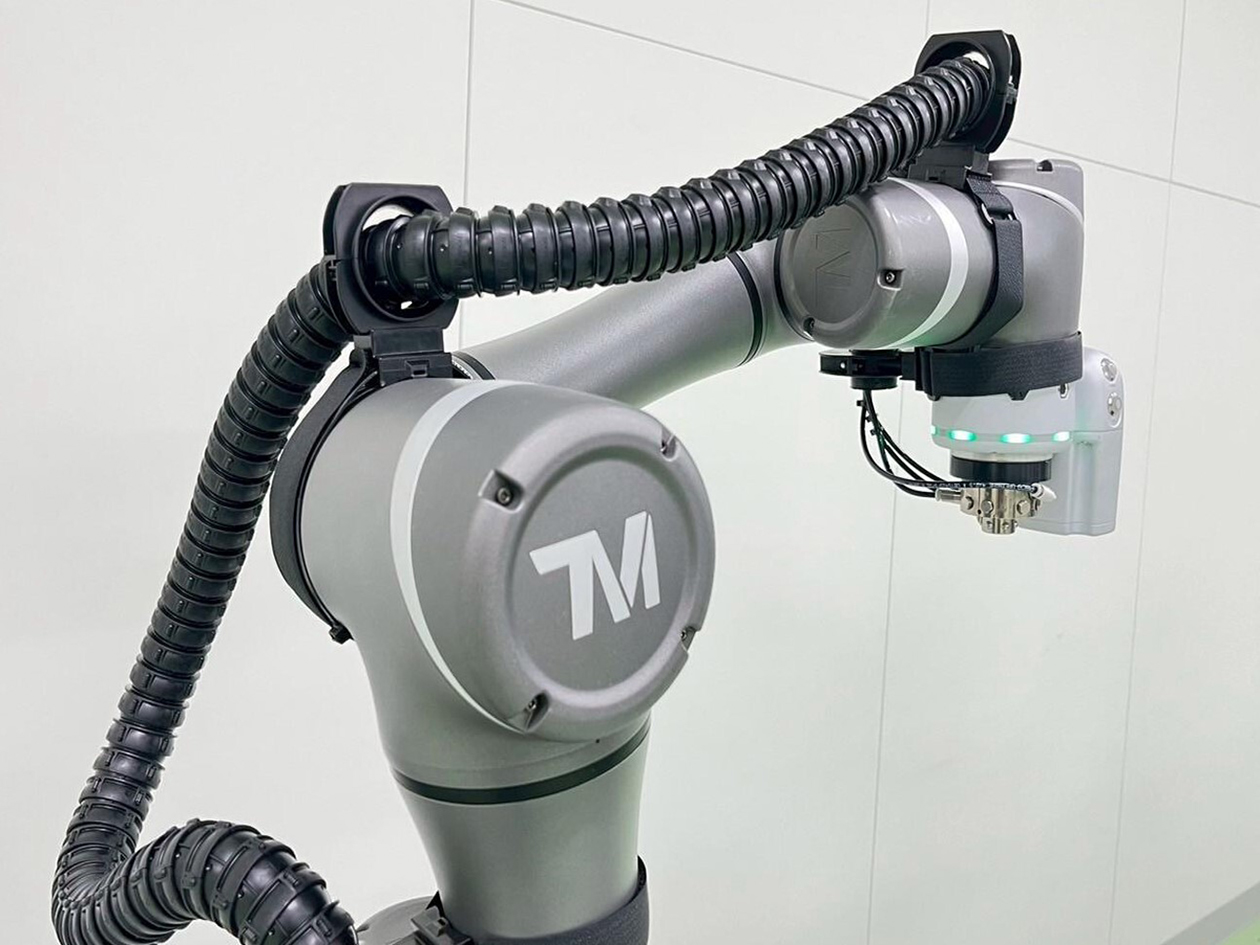

テックマン社 TM Robot対応
ロボットケーブル保護
1リンクあたり左右15°の角度規制を設けており、局部的に起こりやすい過度なねじれを防止。
ロボット配線の取り回しとして最適で、複雑な曲げや回転にも追従可能。
工具を使用せずカバーの開閉が可能な為、メンテナンス作業の工数低減を実現。
アームに固定可能な面ファスナーを採用することで、協働ロボットへの取付も可能。
【 使用素材 】
ブラケットホルダー：ナイロン
面ファスナー：ナイロン
| 形番 | 内寸(mm) | 最小内幅(mm) | 屈曲半径R(mm) | ピッチ(mm) | 1モジュール当り最大ねじれ(mm) | 収納ケーブル・ホース最大直径(mm) | ケーブルホース収納範囲(mm) | オプション品 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 固定ブラケット | 中間ブラケット | ジョイントカバー | ||||||||
| KSF–25-060 | 11.5 | φ27.5 | 60 | 16.5 | ±15 | φ9 | φ22 | |||
| KSF–35–070 | 16 | φ37 | 70 | 20 | ±15 | φ13 | φ31 | |||
| KSF–50–110 | 24.25 | φ53.5 | 110 | 20 | ±15 | φ21 | φ47.5 | |||
| 適用形番 | 注文品番 | 注文品名 | 販売数量 （個/箱） |
質量 （g/個） |
ホルダー材質 | 面ファスナー材質 | ビットインサート材質 |
|---|---|---|---|---|---|---|---|
| KSF–25-060 | KSF25FHO | ブラケットホルダー | 2個 | 17g | ナイロン | ナイロン | 黄銅 |
| KSF–35–070 | KSF35FHO | ブラケットホルダー | 2個 | 20g | ナイロン | ナイロン | 黄銅 |
| KSF–50–110 | KSF50FHO | ブラケットホルダー | 2個 | 24g | ナイロン | ナイロン | 黄銅 |
本体
ジョイントカバー（延長用オプション部品）
固定ブラケット
中間ブラケット
