サイルベア®フレックス
フレキシブルケーブルチェーン
三次元

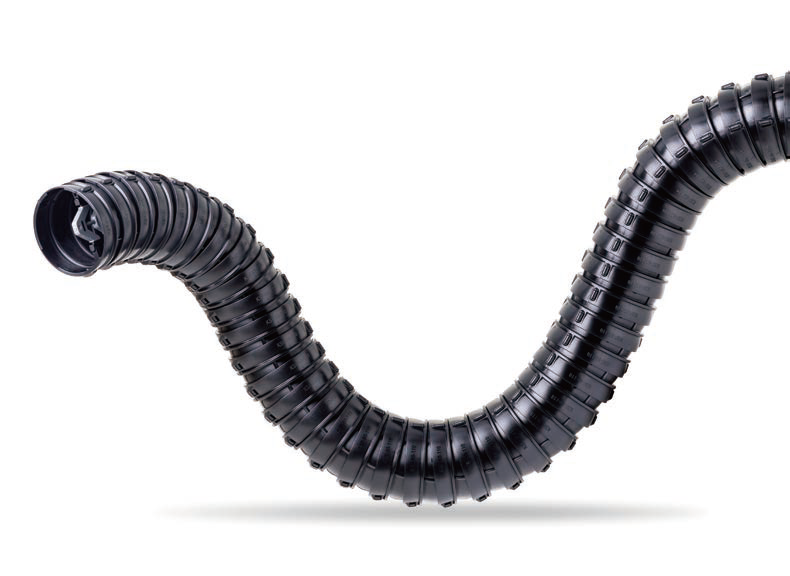

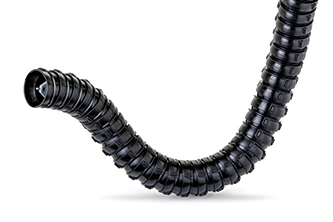

サイルベア®フレックスは、
- 複合連続一体成形品(スケルトン構造)を採用し滑らかで複雑な三次元方向の動きに対応
- 多関節ロボットや協働ロボットなどロボット配線の取り回しとして最適で複雑な曲げや回転に追従します
- 角度規制を設けており局部的な負荷が低減されケーブル・ホース類の断線・破損を起こし難くします
- 工具を使用せずカバーの開閉が可能でケーブル・ホース類の収納作業が容易
特長
角度規制
1モジュール当たり約± 15°までのねじれに対応。局部的に起こりやすい過度なケーブルのねじれを防ぎ断線を起こし難くします。
ケーブルにやさしい内部構造
ケーブルが挿入される内側は平滑に仕上げておりケーブル接触による摩耗を抑えます。
開閉式フルカバー構造
異物の進入を防ぐことができ、ケーブル類の収納作業も容易に出来ます。
仕様一覧
| サイルベア®フレックス | 形番 | 内寸 (mm) |
最小 内径 (mm) |
標準 外径 (mm) |
最大 外径 (mm) |
屈曲 半径 (mm) |
ピッチ (mm) |
1モジュール 当り最大 ねじれ(mm) |
収納ケーブル ・ホース最大 直径(mm) |
質量 (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|
 |
KSF–25-060 |
11.5 | φ27.5 | φ36 | φ39.8 | 60 | 16.5 | ±15 | φ9 | 0.31 |
|
KSF–35–070 |
16 | φ37 | φ46 | φ50 | 70 | 20 | ±15 | φ13 | 0.42 |
 |
KSF–50–110 |
24.25 | φ53.5 | φ62.5 | φ66.5 | 110 | 20 | ±15 | φ21 | 0.60 |
呼び形番（形番構成例）
- 選定したサイルベアフレックスは、次の呼び形番によりご注文ください。
- 本体1本に固定ブラケット（2 個）が付属しております。
| 形番 | モジュール数 | |
|---|---|---|
| KSF–25-060 | - | 030 [30モジュール/本(495mm)×1本] 060 [60モジュール/本(990mm)×1本] 120 [20モジュール/本(1.98m)×1本] 180～ ※ ※モジュール数の注文は、30/60/120モジュールまで。 |
| KSF–35-070 | - | 050 [50モジュール/本(1m)×1本] 100 [100モジュール/本(2m)×1本] 150 [150モジュール/本(3m)×1本] 200～ ※ ※モジュール数の注文単位は50 の倍数となります。150 モジュール全長3m まで。 |
| KSF–50-110 | ||
オプション品
取付ブラケット
| 適用形番 | タイプ | 注文品番 | 注文品名 | 販売数量 （個/箱） |
質量 （g/個） |
ブラケット 材質 |
ビットインサート 材質 |
|---|---|---|---|---|---|---|---|
| KSF–25-060 | 固定用 | KSF25B | 固定ブラケット | 2個 | 23g | ナイロン | 黄銅 |
| 中間用 | KSF25SB | 中間ブラケット | 2個 | 25g | ナイロン | 黄銅 | |
| KSF–35–070 | 固定用 | KSF35B | 固定ブラケット | 2個 | 34g | ナイロン | 黄銅 |
| 中間用 | KSF35SB | 中間ブラケット | 2個 | 36g | ナイロン | 黄銅 | |
| KSF–50–110 | 固定用 | KSF50B | 固定ブラケット | 2個 | 47g | ナイロン | 黄銅 |
| 中間用 | KSF50SB | 中間ブラケット | 2個 | 49g | ナイロン | 黄銅 |
ジョイントカバー（サイルベアフレックス用接続部材）
| 適用形番 | 注文品番 | 注文品名 | 販売数量（個/箱） | 質量（g/個） | 材質 |
|---|---|---|---|---|---|
| KSF–25-060 | KSF25CJ | ジョイントカバー | 1個 | 9g | ナイロン |
| KSF–35–070 | KSF35CJ | ジョイントカバー | 1個 | 14g | ナイロン |
| KSF–50–110 | KSF50CJ | ジョイントカバー | 1個 | 22g | ナイロン |
補給部品
カバー
| 適用形番 | 注文品番 | 注文品名 | 販売数量（個/箱） | 質量（g/個） | 材質 |
|---|---|---|---|---|---|
| KSF–25-060 | KSF25C–5 | カバー | 5個 | 5g | ナイロン |
| KSF–35–070 | KSF35C–5 | カバー | 5個 | 7g | ナイロン |
| KSF–50–110 | KSF50C–4 | カバー | 4個 | 10g | ナイロン |
