サイルベア®

リンクレスケーブルチェーン
低騒音低摩耗低発塵低振動
サイルベア®は、
  • 複合連続一体成形による、つなぎ目のないリンクレス・組立レス構造
  • 低騒音・低振動・低発塵・低摩耗の環境配慮したケーブルチェーン(ケーブルキャリア)
  • 高さや幅寸法、仕様違いで全31形番をラインナップ
  • 内側のベルト部が滑りの良いつくりでケーブル・ホース類の摩耗を抑えます
  • 取り付けブラケットの設置が容易
  • 工具を使用せずカバーの開閉が可能
  • 継ぎ足しができる接続部材やケーブル・ホース類の収納を区分けする縦仕切り(セパレーター)も準備

※ 形番により対応できない製品もございます

サイルベア

特長

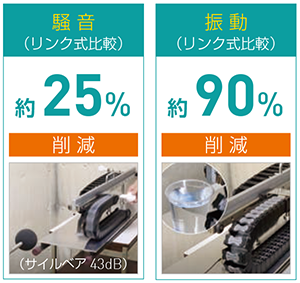

低騒音で低振動

独自構造により、リンク式にみられるバタつきがなく滑らかな稼働で騒音・振動の大幅な低減を実現。
※ 社内測定値
サイルベア低騒音で低振動

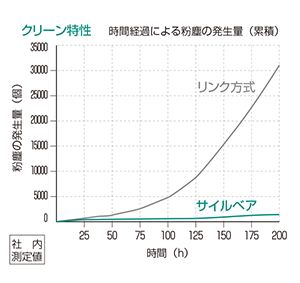

低発塵性

リンクレス構造のため発塵が少なくクリーンルーム内のケーブル案内装置用としても最適です。

［試験条件］
・稼働速度：1m/s
・測定範囲：0.5 μ m ～ 5 μ m
サイルベア低発塵性

取扱いが容易

KSH形は工具を使用せず手でカバーの開閉が可能で、ケーブルやホースの収納作業が容易にできます。 また、機械構造等でケーブルやホースの増設が必要な場合、パラレルジョイント（並列取付具）を使用し、 同一高さのサイルベア増設が容易にできます。
サイルベア取扱いが容易サイルベア取扱いが容易

優れた耐久性

リンクレス構造で摩耗部や摺動部がないため、摩耗によるガタが発生しません。

仕様一覧

サイルベア® 形番 内高さ
(mm)		 内幅
(mm)		 外高さ
(mm)		 外幅
(mm)		 屈曲半径R
(mm)		 ピッチ
(mm)		 使用最大
フリースパン
(mm)		 使用最大
ストローク
(mm)		 使用最高
速度
(m/sec)		 収納ケーブル
ホース		 サイルベア
質量(kg/m)		 開閉式カバー
有・無		 取付ブラケット オプション品
最大直径
(mm)		 最大質量
(mm)		 樹脂製
(平面/HS形)		 金属製
(平面/HS形)		 金属製
(平面/HD形)		 金属製
(平面/TS形)		 金属製
(平面/TD形)		 パラレル
ジョイント		 セパレーター
(縦仕切り)		 Mジョイント
KSL-10 KSL-10
詳細
 10 20 20 25 31
40
68		 16.5 460
460
560		 800
800
1000		 3 φ7.0 0.50 0.25 - ● ● ● - - ● - -
KSH-10T KSH-10T
詳細
 10 20 20 25 31
40
68		 16.5 460
460
560		 800
800
1000		 3 φ7.0 0.50 0.25 ● ● ● ● - - ● - -
KSH-17VL KSH-17VL
詳細
 17 40 30 46 30
40
50		 20 1100 2000 3 φ11.9 1.50 0.39 ● ● - - - - - ● ●
KSH-20UL KSH-20UL
詳細
 20 30 34 36 30
40
65		 20 1100 2080 3 φ14.0 1.50 0.39 ● ● - - - - ● - -
KSH-20XL KSH-20XL
詳細
 20 65 34 71 30
40
65		 20 1150 2180 3 φ14.0 2.00 0.58 ● ● - - - - ● ● -
KSH-24L KSH-24L
詳細
 20 40 36 46 42
52
63
88		 24 1250 2300 3 φ16.8 2.00 0.55 ● ● ● ● ● ● ● ● ●
KSH-24WL KSH-24WL
詳細
 24 55 36 61 42
52
63
88		 24 1250 2300 3 φ16.8 2.00 0.64 ● ● ● ● ● ● ● ● ●
KSH-25AL KSH-25AL
詳細
 25 90 42 97 36
50
75		 23 2000 3800 3 φ17.5 3.50 0.97 ● ● - - - - - ● ●
KSH-32UL KSH-32UL
詳細
 32 38 45.5 46.5 60
110		 28 1000 1800 3 φ22.4 2.00 0.65 ● ● ● - - - ● - ●
KSH-32WL KSH-32WL
詳細
 32 50 45.5 58.5 60
110		 28 1250 2300 3 φ22.4 2.50 0.74 ● ● ● - - - ● ● ●
KSH-40L KSH-40L
詳細
 40 70 54 77 110 40 1500 2700 3 φ28.0 3.25 1.04 ● ● ● ● ● ● ● ● ●

樹脂製ブラケット [平面取付け]
樹脂製ブラケット [平面取付け]HS 形│外周側取付
樹脂製ブラケット [平面取付け]HS 形│内周側取付
金属製ブラケット
金属製ブラケットHS 形
[平面取付け]
金属製ブラケットHD 形
[平面取付け]

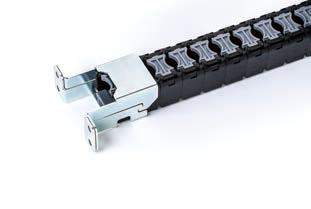

金属製ブラケットTS 形
[端面取付け]
金属製ブラケットTD 形
[端面取付け]

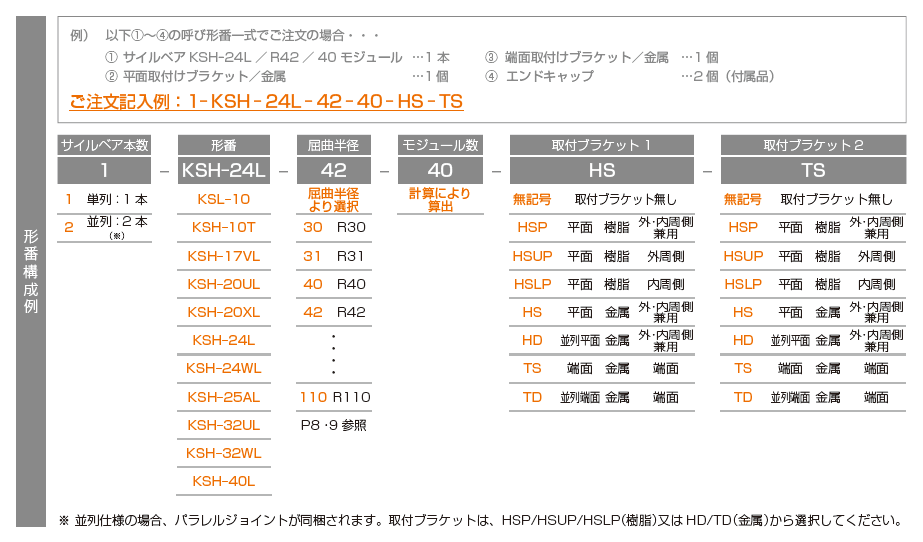

呼び形番

  • 選定したサイルベアは、次の呼び形番によりご注文ください。
呼び形番
サイルベア

オプション品

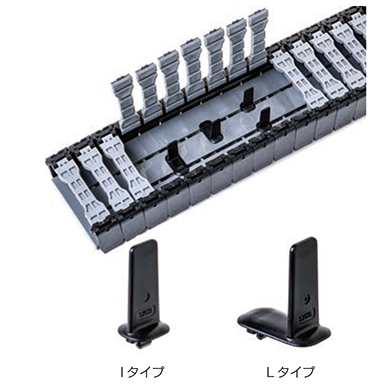

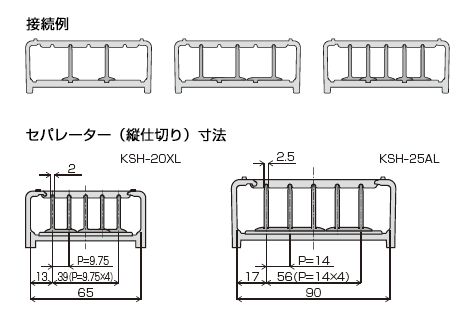

セパレーター（縦仕切り）KSH-20XL / 25AL

  • セパレーター（縦仕切り）は、Iタイプ・Lタイプを組合せ、最大6分割にできます。

セパレーター セパレーター
適用形番 タイプ 単品注文時品番 本体同梱時品番 注文品名 販売数量（個/箱） 質量（g/個） 材質
KSH–20XL Iタイプ KSH20SPI–50 KSH20SPI–50+ セパレーター 50個 1g ナイロン
Lタイプ KSH20SPL–50 KSH20SPL–50+ セパレーター 50個 1g ナイロン
KSH–25AL Iタイプ KSH25SPI–50 KSH25SPI–50+ セパレーター 50個 1g ナイロン
Lタイプ KSH25SPL–50 KSH25SPL–50+ セパレーター 50個 1g ナイロン

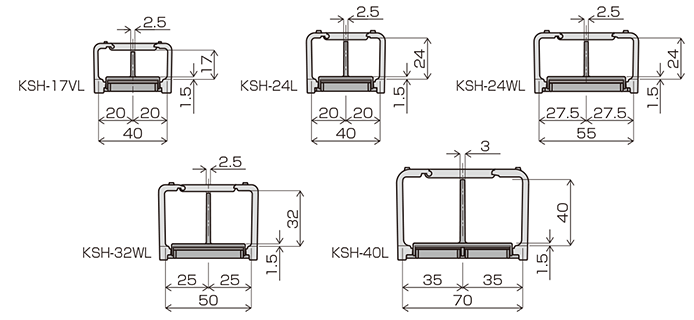

セパレーター（縦仕切り）KSH-17VL / 24L / 24WL / 32WL / 40L

  • 収納するケーブル・ホール類を2 分割に分けて収納できます。

セパレーター セパレーター
適用形番 タイプ 単品注文時品番 本体同梱時品番 注文品名 販売数量（個/箱） 質量（g/個） 材質
KSH–17VL 2ピース KSH17VSP–10 KSH-17VSP–10+ セパレーター 10個 4g ナイロン
KSH–24L 2ピース KSH24SP–10 KSH24SP–10+ セパレーター 10個 5g ナイロン
KSH–24WL 2ピース KSH24WSP–10 KSH24WSP–10+ セパレーター 10個 6g ナイロン
KSH–32WL 2ピース KSH32WSP–10 KSH32WSP–10+ セパレーター 10個 7g ナイロン
KSH–40L 2ピース KSH40SP–10 KSH40SP–10+ セパレーター 10個 14g ナイロン

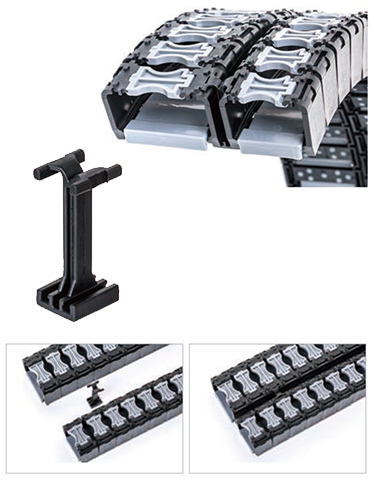

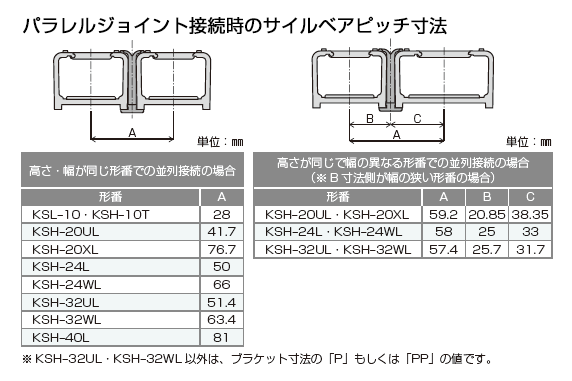

パラレルジョイント

  • パラレルジョイントは、サイルベアを並列で走行する場合に使用します。
  • パラレルジョイントを使用することで、サイルベア同士の接触による発塵を抑えられます。
  • 取付けブラケットが取付くモジュールの次から、１または2 モジュール以内に1 個を装着します。
  • 上記で取付けた箇所から約400㎜毎に取付けてください。

パラレルジョイント パラレルジョイント
適用形番 単品注文時品番 本体同梱時品番 注文品名 販売数量（個/箱） 質量（g/個） 材質
KSL-10 KSH10PJ–10 KSH10PJ–10+ パラレルジョイント 10個 1g ナイロン
KSH-10T
KSL-20UL KSH20PJ–10 KSH20PJ–10+ パラレルジョイント 10個 3g ナイロン
KSH-20XL
KSL-24 KSH24PJ–10 KSH24PJ–10+ パラレルジョイント 10個 3g ナイロン
KSH-24WL
KSL-32UL KSH32PJ–10 KSH32PJ–10+ パラレルジョイント 10個 3g ナイロン
KSH-32WL
KSL-40 KSH40PJ–10 KSH40PJ–10+ パラレルジョイント 10個 4g ナイロン

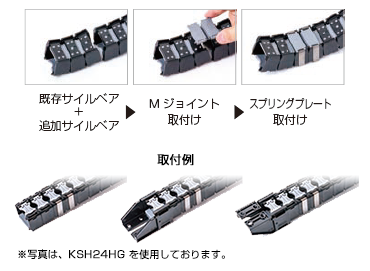

Mジョイント（サイルベア用接続部材）

  • サイルベアのモジュール数が足りない時の追加接続が可能です。（最大3 モジュール）
  • 簡単な取付け作業で接続ができます。（取付け時は工具不要。取外す場合はマイナスドライバーで取外し可能。）
  • 接続部を屈曲させてもクリーン特性は変わりません。
  • Mジョイントは、水平走行の固定端部でご使用ください。
  • Mジョイントの耐久性能や剛性は、サイルベアよりも低下します。
  • 屈曲動作の多い箇所、受けの無い箇所や水平走行以外の箇所で使用される場合は、サイルベアの動作が悪くなる場合があります。
  • 取付けの詳細については、P39、40の取扱方法または商品に同梱されている使用説明書をご確認ください。

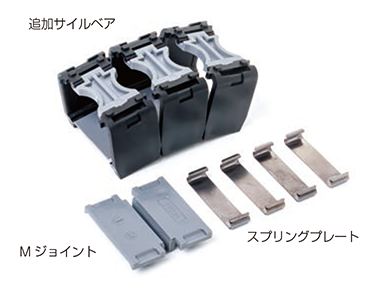

Mジョイント Mジョイント
適用形番（※1） 注文品番（※1） 注文品名 販売数量（セット/箱） 質量（g/セット） 備考 セット内容
KSH–17VL–R30 KSH17VHG R30 Mジョイント 1セット 33g - ■ Mジョイント
　 数量：1 個
　 材質：ナイロン
■ スプリングプレート
　 数量：4 個
　 材質：SUS
■ 追加サイルベア
　 数量：1個（3モジュール）
　 材質：ナイロン
KSH–17VL–R40 KSH17VHG R40
KSH–17VL–R50 KSH17VHG R50
KSH–24L–R42 KSH24HG R42 Mジョイント 1セット 48g ※3
KSH–24L–R52 KSH24HG R52
KSH–24L–R63 KSH24HG R63
KSH–24L–R88 KSH24HG R88
KSH–24WL–R42 KSH24WHG R42 Mジョイント 1セット 58g ※2
※3
KSH–24WL–R52 KSH24WHG R52
KSH–24WL–R63 KSH24WHG R63
KSH–24WL–R88 KSH24WHG R88
KSH–25AL–R36 KSH25AHG R36 Mジョイント 1セット 81g -
KSH–25AL–R50 KSH25AHG R50
KSH–25AL–R75 KSH25AHG R75
KSH–32UL–R60 KSH32UHG R60 Mジョイント 1セット 66.5g ※3
KSH–32UL–R110 KSH32UHG R110
KSH–32WL–R60 KSH32WHG R60 Mジョイント 1セット 76g ※3
KSH–32WL–R110 KSH32WHG R110
KSH–40L–R110 KSH40HG R110 Mジョイント 1セット 148g ※3
  • ※1 サイルベアKSL-10、KSH-10T、KSH-20UL、KSH-20XL は追加接続の対応ができません。
  • ※2 KSH–24WLへの接続について、旧型サイルベアには追加接続が出来ません。
  • ※3 繋ぎ部分（裏面のベルト部分：グレー色）がR形状になっている旧型サイルベアには追加接続が出来ません。

補給部品

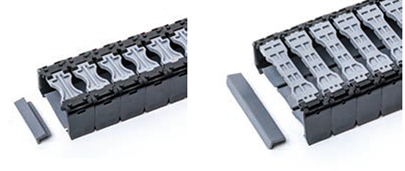

エンドキャップ

  • 収納ケーブル・ホース類の損傷を防止用。サイルベア両端面にエンドキャップを装着します。

エンドキャップ
適用形番 注文品番 注文品名 販売数量（個/箱） 質量（g/個） 材質
KSL–10
KSH–10T		 KSH10EC–10 エンドキャップ 10個 1g ナイロン
KSH–17VL KSH17VEC–10 エンドキャップ 10個 2g ナイロン
KSH-20UL KSH20UEC-10 エンドキャップ 10個 1g ナイロン
KSH-20XL KSH20XEC-10 エンドキャップ 10個 3g ナイロン
KSH–24L KSH24EC–10 エンドキャップ 10個 2g ナイロン
KSH–24WL KSH24WEC–10 エンドキャップ 10個 3g ナイロン
KSH–25AL KSH25AEC–10 エンドキャップ 10個 5g ナイロン
KSH–32UL KSH32UEC–10 エンドキャップ 10個 2g ナイロン
KSH–32WL KSH32WEC–10 エンドキャップ 10個 3g ナイロン
KSH–40L KSH40EC–10 エンドキャップ 10個 4g ナイロン

取付けブラケット

取付けブラケット 取付けブラケット
材質 適用形番 タイプ 注文品番 注文品名 販売数量（個/箱） 質量（g/個）
樹脂製
ナイロン		 KSL–10
KSH–10T		 平面取付 HS形 KSH10HSP–1 取付けブラケット 1セット 10g
KSH–17VL 平面取付 HS形 KSH17HSP–1 取付けブラケット 1セット 33g
KSH-20UL
KSH-20XL		 平面取付 HS形：外周側 KSH20HSUP–1 取付けブラケット 1セット 19g
HS形：内周側 KSH20HSLP–1 1セット 19g
KSH–24L
KSH–24WL		 平面取付 HS形：外周側 KSH24HSUP–1 取付けブラケット 1セット 23g
HS形：内周側 KSH24HSLP–1 1セット 22g
KSH–25AL 平面取付 HS形 KSH25HSP–1 取付けブラケット 1セット 54g
KSH–32UL
KSH–32WL		 平面取付 HS形：外周側 KSH32HSUP–1 取付けブラケット 1セット 25g
HS形：内周側 KSH32HSLP–1 1セット 24g
KSH–40L 平面取付 HS形：外周側 KSH40HSUP–1 取付けブラケット 1セット 40g
HS形：内周側 KSH40HSLP–1 1セット 38g
金属製
鉄（3 価）クロメート		 KSL–10
KSH–10T		 平面取付 HS形 KSH10HS–1 取付けブラケット 1セット 44g
HD形 KSH10HD–1 1セット 71g
KSH–24L 平面取付 HS形 KSH24HS–1 取付けブラケット 1セット 186g
HD形 KSH24HD–1 1セット 297g
端面取付 TS形 KSH24TS–1 1セット 179g
TD形 KSH24TD–1 1セット 236g
KSH–24WL 平面取付 HS形 KSH24WHS–1 取付けブラケット 1セット 245g
HD形 KSH24WHD–1 1セット 387g
端面取付 TS形 KSH24WTS–1 1セット 196g
TD形 KSH24WTD–1 1セット 277g
KSH–32UL 平面取付 HS形 KSH32UHS–1 取付けブラケット 1セット 159g
KSH–32WL 平面取付 HS形 KSH32WHS–1 取付けブラケット 1セット 179g
KSH–40L 平面取付 HS形 KSH40HS–1 取付けブラケット 1セット 319g
HD形 KSH40HD–1 1セット 445g
端面取付 TS形 KSH40TS–1 1セット 254g
TD形 KSH40TD–1 1セット 312g
