サイルベア®ソフト
ローノイズリンク式ケーブルチェーン
低騒音高剛性長寿命
サイルベア®ソフトとは
- シリーズ一番のロングストローク仕様
- リンク同士の接触音や接地面との衝撃音を低減
- 汚れや切粉の進入を防ぐ密閉構造
- 縦仕切り・横仕切りの設置が可能でケーブル類にやさしい
特長
低騒音
減音パットを採用し、走行時の騒音を低減します。
ロングストローク仕様
シリーズ最大のロングストローク仕様。
最大ストローク5,120㎜まで対応可。
最大ストローク5,120㎜まで対応可。
汚れや切粉の進入を防ぐ密閉構造
フルカバー構造をとることで、収納ケーブル・ホースを保護。
基本仕様
| 材質 | 使用温度範囲 | ||||
|---|---|---|---|---|---|
| 本体 | 取付ブラケット | セパレーター（縦仕切り） | セパレーター（横仕切り） | キャップ | |
| ナイロン＋ TPU | 鉄（3 価）クロメート | ナイロン | ナイロン | ナイロン | -20℃〜+85℃ |
仕様一覧
| サイルベア®ソフト | 形番 | 内高さ (mm) |
内幅 (mm) |
外高さ (mm) |
外幅 (mm) |
屈曲半径R (mm) |
ピッチ (mm) |
使用最大 フリースパン (mm) |
使用最大 ストローク (mm) |
使用最高 速度 (m/sec) |
収納ケーブル ホース |
サイルベアソフト 質量(kg/m) |
オプション品 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大直径 外周側(mm) |
最大質量 (kg/m) |
セパレーター (縦仕切り) |
セパレーター (横仕切り) |
キャップ | ||||||||||||
 |
KLC–50110 |
50 | 110 | 75 | 140 | 200 | 64 | 2,624 | 5,120 | 3 | φ44 | 18.00 | 3.08 | ● | ● | ● |
呼び形番
- 選定したサイルベアソフトは、次の呼び形番によりご注文ください。
オプション品

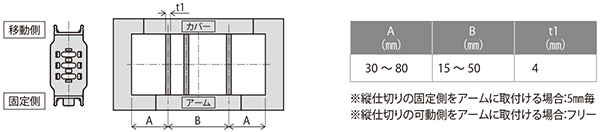

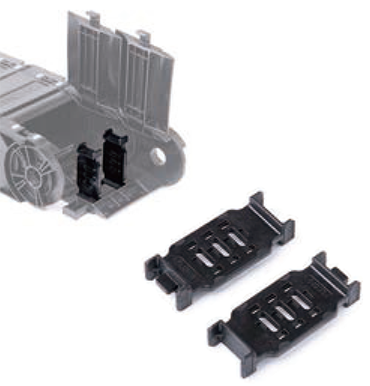

セパレーター（縦仕切り）
- 固定する設置の仕方と左右に移動する設置の仕方ができます。（参照リンク：取扱方法縦仕切りの取付け方法）
| 適用形番 | 注文品番 | 注文品名 | 販売数量(個/袋) | 質量(g/個) | 材質 | |
|---|---|---|---|---|---|---|
| 単品注文時品番 | 本体同梱時品番 | |||||
| KLC–50 | KLC50SP–50 | KLC50SP–50+ | セパレーター（縦仕切り） | 50個 | 9g | ナイロン |

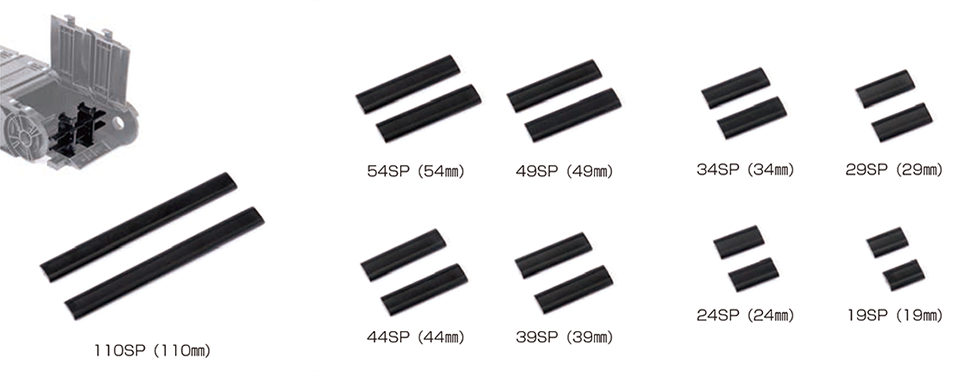

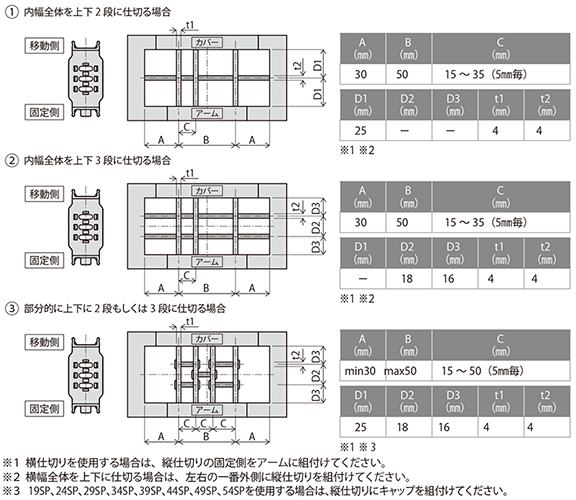

セパレーター（横仕切り）
- 横仕切りを使用する場合は、縦仕切りが2 個以上必要となります。
| 適用形番 | 注文品番 | 注文品名 | 販売数量(個/袋) | 質量(g/個) | 材質 | |
|---|---|---|---|---|---|---|
| 単品注文時品番 | 本体同梱時品番 | |||||
| KLC–50 | KLC50W110SP–30 | KLC50W110SP-30+ | セパレーター（横仕切り） | 30個 | 6g | ナイロン |
| KLC50W054SP–30 | KLC50W054SP–30+ | セパレーター（横仕切り） | 30個 | 3g | ナイロン | |
| KLC50W049SP–30 | KLC50W049SP–30+ | セパレーター（横仕切り） | 30個 | 3g | ナイロン | |
| KLC50W044SP–30 | KLC50W044SP–30+ | セパレーター（横仕切り） | 30個 | 3g | ナイロン | |
| KLC50W039SP–30 | KLC50W039SP–30+ | セパレーター（横仕切り） | 30個 | 3g | ナイロン | |
| KLC50W034SP–30 | KLC50W034SP–30+ | セパレーター（横仕切り） | 30個 | 2g | ナイロン | |
| KLC50W029SP–30 | KLC50W029SP–30+ | セパレーター（横仕切り） | 30個 | 2g | ナイロン | |
| KLC50W024SP–30 | KLC50W024SP–30+ | セパレーター（横仕切り） | 30個 | 2g | ナイロン | |
| KLC50W019SP–30 | KLC50W019SP–30+ | セパレーター（横仕切り） | 30個 | 2g | ナイロン | |

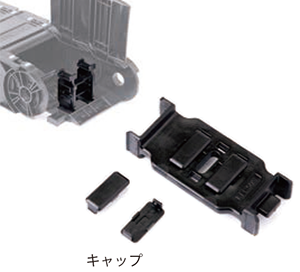

キャップ
- セパレーター（横仕切り）110SP 以外を使用する際に、脱落防止用でセパレーター（縦仕切り）に組付けて使用します。
（参照リンク：取扱方法縦仕切りの取付け方法）
| 適用形番 | 注文品番 | 注文品名 | 販売数量(個/袋) | 質量(g/個) | 材質 | |
|---|---|---|---|---|---|---|
| 単品注文時品番 | 本体同梱時品番 | |||||
| KLC–50 | KLC50CP–30 | KLC50CP–30+ | キャップ | 30個 | 1g | ナイロン |

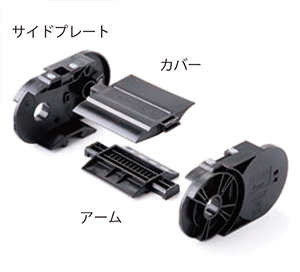

リンクセット
| 適用形番 | 注文品番 | 注文品名 | 販売数量(セット/箱) | 質量(g/セット) | セット内容 |
|---|---|---|---|---|---|
| KLC–50 | KLC50110-200-（LS） | リンクセット | 1SET | 193g | ■ サイドプレートR 数量：4 個 材質：ナイロン ■ サイドプレートL 数量：4 個 材質：ナイロン ■ アーム 数量：4 個 材質：ナイロン ■ カバー 数量：4 個 材質：ナイロン |

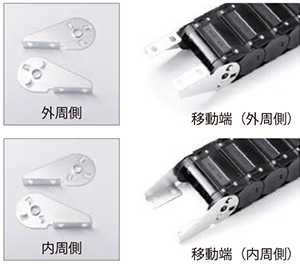

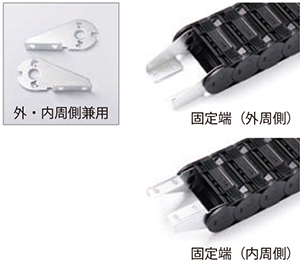

取付ブラケット
| 適用形番 | タイプ | 注文品番 | 注文品名 | 販売単位(セット/袋) | 質量(g/個) | |
|---|---|---|---|---|---|---|
| KLC–50 | 固定端 | 外・内周側兼用 | KLC50FHS-1 | 取付ブラケット(固定端) | 1セット | 311g |
| 移動端 | 外周側 | KLC50MUHS-1 | 取付ブラケット(移動端外周) | 1セット | 336g | |
| 内周側 | KLC50MLHS-1 | 取付ブラケット(移動端内周) | 1セット | 333g | ||
