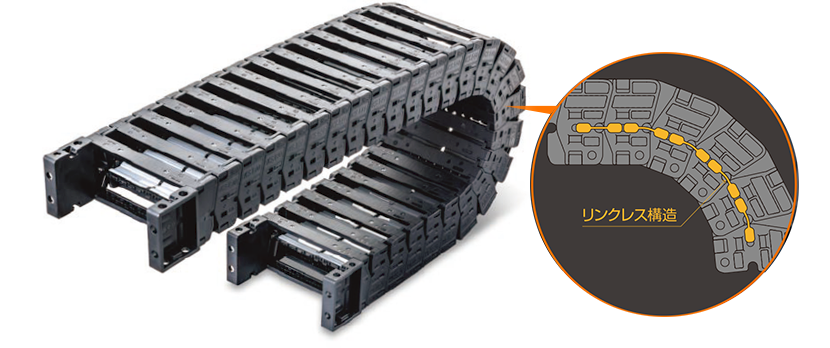

サイルベア®タフ

高剛性＋長寿命リンクレスケーブルチェーン
低騒音低摩耗低発塵低振動高剛性長寿命
サイルベアタフ
サイルベア®タフは、
  • サイルベアの滑らかな屈曲特性をそのままに剛性と寿命(耐久性)をアップ
  • 低騒音・低振動・低発塵・低摩耗の環境配慮したケーブルチェーン(ケーブルキャリア)
  • 高さや幅寸法、仕様違いなどで全80形番をラインナップ
  • 横仕切りが標準で装備されており手間なく配線を分けて収納が可能
  • モジュールの継ぎ足しやケーブル・ホース類の収納を区分けする縦仕切り(セパレーター)も準備
サイルベアタフ

特長

標準で横仕切装備

中間のブラケットヒンジが横仕切りとなり、配線を上下段に分けることができます。
そのため動力・信号線を分けて収納が可能です。
標準で横仕切装備

ケーブルにやさしい低摩耗仕様

平滑なジョイントヒンジで、ケーブル接触による摩耗と発塵を抑え、より〝クリーン〟に!!
低摩耗仕様

モジュールの切継が簡単

新構造により、従来のサイルベアでは不可能なモジュールの切継ぎが簡単にできます。
モジュールの切継が簡

仕様一覧

サイルベア®タフ 代表形番 形番 内高さ
(mm)		 内幅
(mm)		 収納断面
（高さ×幅）		 外高さ
(mm)		 外幅
(mm)		 屈曲半径R
(mm)		 ピッチ
(mm)		 使用最大
フリースパン
(mm)		 使用最大
ストローク
(mm)		 使用最高
速度
(m/sec)		 収納ケーブル
ホース		 サイルベアタフ
質量平均値(kg/m)		 オプション品
外周側
(mm)		 内周側
(mm)		 最大直径
外周側(mm)		 最大直径
内周側(mm)		 最大質量
(kg/m)		 セパレーター
(縦仕切り)		 ケーブル
クランプ
KST-25 KST-25
詳細
 KST–25040
KST–25050
KST–25060
KST–25080
KST–25100		 25 40
50
60
80
100		 15×40
15×50
15×60
15×80
15×100		 10×40
10×50
10×60
10×80
10×100		 36 55
65
75
95
115		 55
75
100
150		 20 1000 1920 3 φ12 φ8 2.50 0.67
0.72
0.78
0.89
1.01		 ● ●
KST-30 KST-30
詳細
 KST–30040
KST–30050
KST–30060
KST–30080
KST–30100		 30 40
50
60
80
100		 18×40
18×50
18×60
18×80
18×100		 12×40
12×50
12×60
12×80
12×100		 41 55
65
75
95
115		 55
75
100
150		 20 1200 2320 3 φ15 φ9 3.00 0.71
0.76
0.82
0.93
1.05		 ● ●
KST-40 KST-40
詳細
 KST–40050
KST–40075
KST–40100
KST–40125
KST–40150		 40 50
75
100
125
150		 24×50
24×75
24×100
24×125
24×150		 16×50
16×75
16×100
16×125
16×150		 54 70
95
120
145
175		 75
100
125
150		 27.5 1700 3290 3 φ20 φ13 6.00 1.20
1.38
1.58
1.77
1.93		 ● ●
KST-50 KST-50
詳細
 KST–50050
KST–50075
KST–50100
KST–50125
KST–50150		 50 50
75
100
125
150		 30×50
30×75
30×100
30×125
30×150		 20×50
20×75
20×100
20×125
20×150		 64 70
95
120
145
175		 75
100
125
150		 27.5 1800 3490 3 φ26 φ16 8.00 1.32
1.50
1.70
1.89
2.05		 ● ●

呼び形番

  • 選定したサイルベアタフは、次の呼び形番によりご注文ください。
呼び形番
サイルベアタフ

オプション品

モジュールセット

モジュールセット
適用形番 注文品番 注文品名 販売数量
（セット/箱）		 質量
（g/セット）		 セット内容
KST–25040 R55 KST25040–055–(MS) モジュールセット 1セット 75g ■ ジョイントヒンジ
　 数量：5個
　 材質：ナイロン
■ サイドプレートR
　 数量：5個
　 材質：ナイロン
■ サイドプレートL
　 数量：5個
　 材質：ナイロン
■ カバー
　 数量：10個
　 材質：ナイロン
R75 KST25040–075–(MS)
R100 KST25040–100–(MS)
R150 KST25040–150–(MS)
KST–25050 R55 KST25050–055–(MS) モジュールセット 1セット 75g
R75 KST25050–075–(MS)
R100 KST25050–100–(MS)
R150 KST25050–150–(MS)
KST–25060 R55 KST25060–055-(MS) モジュールセット 1セット 90g
R75 KST25060–075–(MS)
R100 KST25060–100–(MS)
R150 KST25060–150–(MS)
KST–25080 R55 KST25080–055–(MS) モジュールセット 1セット 95g
R75 KST25080–075–(MS)
R100 KST25080–100–(MS)
R150 KST25080–150–(MS)
KST–25100 R55 KST25100–055–(MS) モジュールセット 1セット 110g
R75 KST25100–075–(MS)
R100 KST25100–100–(MS)
R150 KST25100–150–(MS)
KST–30040 R55 KST30040–055–(MS) モジュールセット 1セット 85g ■ ジョイントヒンジ
　 数量：5個
　 材質：ナイロン
■ サイドプレートR
　 数量：5個
　 材質：ナイロン
■ サイドプレートL
　 数量：5個
　 材質：ナイロン
■ カバー
　 数量：10個
　 材質：ナイロン
R75 KST30040–075–(MS)
R100 KST30040–100–(MS)
R150 KST30040–150–(MS)
KST–30050 R55 KST30050–055–(MS) モジュールセット 1セット 85g
R75 KST30050–075–(MS)
R100 KST30050–100–(MS)
R150 KST30050–150–(MS)
KST–30060 R55 KST30060–055-(MS) モジュールセット 1セット 100g
R75 KST30060–075–(MS)
R100 KST30060–100–(MS)
R150 KST30060–150–(MS)
KST–30080 R55 KST30080–055–(MS) モジュールセット 1セット 105g
R75 KST30080–075–(MS)
R100 KST30080–100–(MS)
R150 KST30080–150–(MS)
KST–30100 R55 KST30100–055–(MS) モジュールセット 1セット 120g
R75 KST30100–075–(MS)
R100 KST30100–100–(MS)
R150 KST30100–150–(MS)
KST–40050 R75 KST40050–075–(MS) モジュールセット 1セット 180g ■ ジョイントヒンジ
　 数量：5個
　 材質：ナイロン
■ サイドプレートR
　 数量：5個
　 材質：ナイロン
■ サイドプレートL
　 数量：5個
　 材質：ナイロン
■ カバー
　 数量：10個
　 材質：ナイロン
R100 KST40050–100–(MS)
R125 KST40050–125–(MS)
R150 KST40050–150–(MS)
KST–40075 R75 KST40075–075–(MS) モジュールセット 1セット 200g
R100 KST40075–100–(MS)
R125 KST40075–125–(MS)
R150 KST40075–150–(MS)
KST–40100 R75 KST40100–075–(MS) モジュールセット 1セット 220g
R100 KST40100–100–(MS)
R125 KST40100–125–(MS)
R150 KST40100–150–(MS)
KST–40125 R75 KST40125–075–(MS) モジュールセット 1セット 255g
R100 KST40125–100–(MS)
R125 KST40125–125–(MS)
R150 KST40125–150–(MS)
KST–40150 R75 KST40150–075–(MS) モジュールセット 1セット 275g
R100 KST40150–100–(MS)
R125 KST40150–125–(MS)
R150 KST40150–150–(MS)
KST–50050 R75 KST50050–075–(MS) モジュールセット 1セット 190g ■ ジョイントヒンジ
　 数量：5個
　 材質：ナイロン
■ サイドプレートR
　 数量：5個
　 材質：ナイロン
■ サイドプレートL
　 数量：5個
　 材質：ナイロン
■ カバー
　 数量：10個
　 材質：ナイロン
R100 KST50050–100–(MS)
R125 KST50050–125–(MS) 200g
R150 KST50050–150–(MS)
KST–50075 R75 KST50075–075–(MS) モジュールセット 1セット 210g
R100 KST50075–100–(MS)
R125 KST50075–125–(MS) 220g
R150 KST50075–150–(MS)
KST–50100 R75 KST50100–075–(MS) モジュールセット 1セット 230g
R100 KST50100–100–(MS)
R125 KST50100–125–(MS) 240g
R150 KST50100–150–(MS)
KST–50125 R75 KST50125–075–(MS) モジュールセット 1セット 265g
R100 KST50125–100–(MS)
R125 KST50125–125–(MS) 275g
R150 KST50125–150–(MS)
KST–50150 R75 KST50150–075–(MS) モジュールセット 1セット 285g
R100 KST50150–100–(MS)
R125 KST50150–125–(MS) 295g
R150 KST50150–150–(MS)

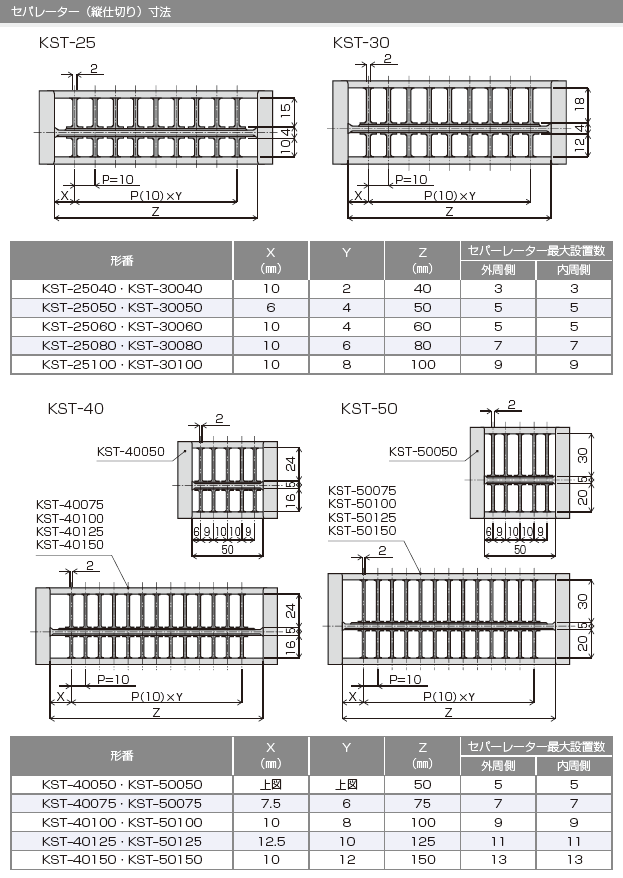

セパレーター（縦仕切り）

  • 各形番、上段/下段でサイズが違いますのでご注意ください。
  • 上段/下段、同じ位置に設置することはできません。位置をずらして設置してください。

セパレーター
適用形番 タイプ 単品注文時品番 本体同梱時品番 注文品名 販売数量（個/箱） 質量（g/個） 材質
KST–25 外周側（上段）用 KST15SP–50 KST15SP–50+ セパレーター 50個 1g ナイロン
内周側（下段）用 KST10SP–50 KST10SP–50+ セパレーター 50個 1g ナイロン
KST–30 外周側（上段）用 KST18SP–50 KST18SP–50+ セパレーター 50個 1g ナイロン
内周側（下段）用 KST12SP–50 KST12SP–50+ セパレーター 50個 1g ナイロン
KST–40 外周側（上段）用 KST24SP–50 KST24SP–50+ セパレーター 50個 1g ナイロン
内周側（下段）用 KST16SP–50 KST16SP–50+ セパレーター 50個 1g ナイロン
KST–50 外周側（上段）用 KST30SP–50 KST30SP–50+ セパレーター 50個 2g ナイロン
内周側（下段）用 KST20SP–50 KST20SP–50+ セパレーター 50個 1g ナイロン

セパレーター

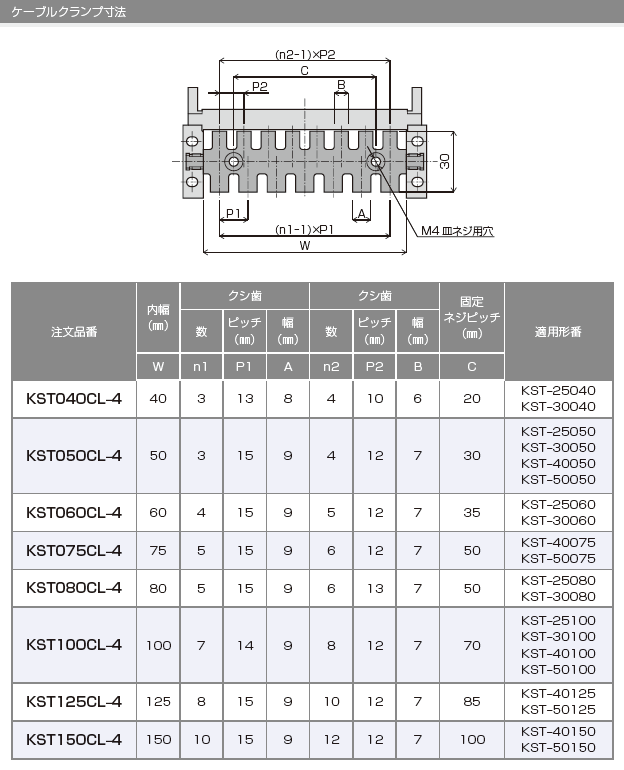

ケーブルクランプ

  • サイルベアタフの終端で、ケーブルやホース等の整列・整頓のための固定用にご使用ください。

ケーブルクランプ
適用形番 収納断面幅
（mm）		 単品注文時品番 本体同梱時品番 注文品名 販売数量
（個/箱）		 質量
（g/個）		 材質
KST–25・KST–30 40 KST040CL–4 KST040CL–4+ ケーブルクランプ 4個 4g ナイロン
KST–25・KST–30
KST–40・KST–50		 50 KST050CL–4 KST050CL–4+ ケーブルクランプ 4個 5g ナイロン
KST–25・KST–30 60 KST060CL–4 KST060CL–4+ ケーブルクランプ 4個 6g ナイロン
KST–40・KST–50 75 KST075CL–4 KST075CL–4+ ケーブルクランプ 4個 7g ナイロン
KST–25・KST–30 80 KST080CL–4 KST080CL–4+ ケーブルクランプ 4個 7g ナイロン
KST–25・KST–30
KST–40・KST–50		 100 KST100CL–4 KST100CL–4+ ケーブルクランプ 4個 9g ナイロン
KST–40・KST–50 125 KST125CL–4 KST125CL–4+ ケーブルクランプ 4個 11g ナイロン
KST–40・KST–50 150 KST150CL–4 KST150CL–4+ ケーブルクランプ 4個 13g ナイロン

ケーブルクランプ

補給部品

取付けブラケット

取付けブラケット 取付けブラケット
適用形番 タイプ 注文品番 注文品名 販売数量（セット/箱） 質量（g/セット） セット内容
KST-25 移動端 KST25–MBR/L（BS） 取付けブラケット 1セット 18g ■ 移動端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 移動端ブラケットL
　 数量：1 個
　 材質：ナイロン
固定端 KST25–FBR/L（BS） 取付けブラケット 1セット 18g ■ 固定端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 固定端ブラケットL
　 数量：1 個
　 材質：ナイロン
KST-30 移動端 KST30–MBR/L（BS） 取付けブラケット 1セット 20g ■ 移動端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 移動端ブラケットL
　 数量：1 個
　 材質：ナイロン
固定端 KST30–FBR/L（BS） 取付けブラケット 1セット 20g ■ 固定端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 固定端ブラケットL
　 数量：1 個
　 材質：ナイロン
KST-40 移動端 KST40–MBR/L（BS） 取付けブラケット 1セット 38g ■ 移動端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 移動端ブラケットL
　 数量：1 個
　 材質：ナイロン
固定端 KST40–FBR/L（BS） 取付けブラケット 1セット 38g ■ 固定端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 固定端ブラケットL
　 数量：1 個
　 材質：ナイロン
KST-50 移動端 KST50–MBR/L（BS） 取付けブラケット 1セット 47g ■ 移動端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 移動端ブラケットL
　 数量：1 個
　 材質：ナイロン
固定端 KST50–FBR/L（BS） 取付けブラケット 1セット 47g ■ 固定端ブラケットR
　 数量：1 個
　 材質：ナイロン
■ 固定端ブラケットL
　 数量：1 個
　 材質：ナイロン
