射出成形用取出ロボット
横走行型取出ロボット
射出成形における取出ロボットのスタンダードタイプ。様々な業種に合わせ、小型から超大型までをラインアップ。
-
標準取出ロボット（GX-VI P）
様々な成形現場の要求に応え、生産性を向上させるベストセラータイプ
-
対象射出成形機：~60 ton最大可搬重量：2 kg
コントローラー：STEC-520B
GX-400VIP / GX-400SVIP
カタログを見る対象射出成形機：40~150 ton最大可搬重量：3 kg
コントローラー：STEC-520B
GX-600VIP / GX-600SVIP

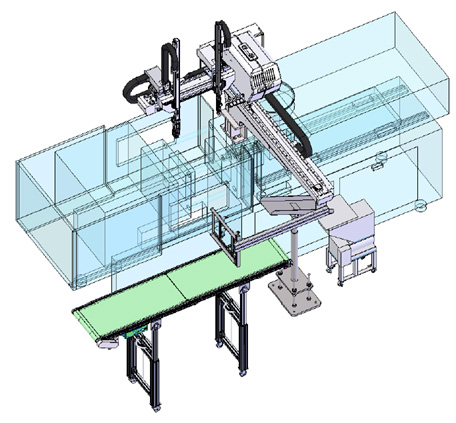

カタログを見るNTゲートカットとのシステム例 自動でのゲートカットとコンベアへのストック
- 成形機（50ton）
- GX-600SⅥP(NTゲートカット）
- SECコンベア
対象射出成形機：100~300 ton最大可搬重量：5 kg
コントローラー：STEC-520B
GX-800VIP / GX-800SVIP
カタログを見る対象射出成形機：100~300 ton最大可搬重量：5 kg
コントローラー：STEC-520B
GXW-800VIP / GXW-800SVIP
カタログを見る対象射出成形機：100~300 ton最大可搬重量：8 kg
コントローラー：STEC-520B
GXW-800RVIP / GXW-800SRVIP
カタログを見る対象射出成形機：200~650 ton最大可搬重量：10 kg
コントローラー：STEC-520B
GXW-1200VIP / GXW-1200SVIP
カタログを見る対象射出成形機：200~650 ton最大可搬重量：15 kg
コントローラー：STEC-520B
GXW-1200RVIP / GXW-1200SRVIP
カタログを見る対象射出成形機：450~1800 ton最大可搬重量：25 kg
コントローラー：STEC-520B
GXW-1500VIP / GXW-1500SVIP
カタログを見る対象射出成形機：850~2000 ton最大可搬重量：35 kg
コントローラー：STEC-520B
GXW-1800VIP / GXW-1800SVIP
カタログを見る -
ハイパフォーマンス取出ロボット（IX-VI P）
最新テクノロジーによる拡張性とワンクラス上の性能を併せ持つ高性能タイプ
-
対象射出成形機：~60 ton最大可搬重量：2 kg
コントローラー：STEC-620B
IX-400VIP / IX-400SVIP
カタログを見る対象射出成形機：40~150 ton最大可搬重量：3 kg
コントローラー：STEC-620B
IX-600VIP / IX-600SVIP
カタログを見る対象射出成形機：100~300 ton最大可搬重量：8 kg
コントローラー：STEC-620B
IXW-800VIP / IXW-800SVIP

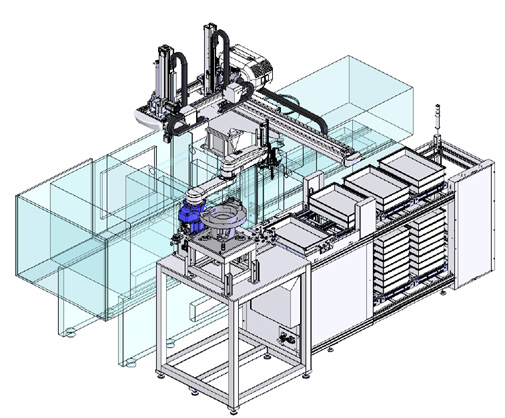

カタログを見るインサート供給機連動製品ストックシステム例 スカラロボット搭載の供給機と連動してインサート成形に対応
- 成形機（150ton）
- IXW-800SⅥP(インサート仕様）
- インサート供給システム
OS搭載コントローラーだから複雑なロボットとの連動も可能
サイクルの早い小型のインサート成形では、スカラーロボットなどの連動で多点インサートなど様々な要求にお応えします。集中監視システムとの連携なども、STEC-620Bで対応が可能です。
IXW-800ⅥPはインサート成形にもベストなパフォーマンスを発揮
パワーアップした可搬重量を誇る取出ロボットは、重いインサートチャックに耐え、高い剛性でインサート動作を確実に行います。
対象射出成形機：200~650 ton最大可搬重量：15 kg
コントローラー：STEC-620B
IXW-1200VIP / IXW-1200SVIP
カタログを見る対象射出成形機：850~2000 ton最大可搬重量：35 kg
コントローラー：STEC-620B
IXW-1800VIP / IXW-1800SVIP
カタログを見る -
低天井対応タイプ
低い天井の生産現場でもパフォーマンスを落とすことなく生産性を向上させる専用取出ロボット
-
対象射出成形機：200~650 ton最大可搬重量：15 kg
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-1200YVIP / IXW-1200YVIP
カタログを見る
対象射出成形機：850~2000 ton最大可搬重量：35 kg
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-1800YVIP / IXW-1800YVIP
カタログを見る -
-
対象射出成形機：1600~3500 ton最大可搬重量：40[60] kg
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-2000VIP / IXW-2000VIP
カタログを見る対象射出成形機：1600~3500 ton最大可搬重量：40[60] kg
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-2500VIP / IXW-2500VIP
カタログを見る対象射出成形機：1600~3500 ton最大可搬重量：40[60] kg
コントローラー：STEC-520B ( STEC-620B )
TW-2000FMVIIIP-3
カタログを見る対象射出成形機：2200~6000 ton最大可搬重量：80 kg
コントローラー：STEC-520B ( STEC-620B )
TW-2500FMVIIIP-3
カタログを見る -
高速取出タイプ
耐久性と軽量化に特化したユニットを採用し、高速成形における安定生産に貢献するハイスピードロボット
-
対象射出成形機：150~220 ton最大可搬重量：3 kg
コントローラー：STEC-520B
ZPX-800
カタログを見る対象射出成形機：150~220 ton最大可搬重量：3 kg
ZXW-800VIP / ZXW-800SVIP
カタログを見る対象射出成形機：300~850 ton最大可搬重量：10 kg
ZXW-1200VIP / ZXW-1200SVIP
カタログを見る対象射出成形機：850~2000 ton最大可搬重量：25 kg
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-1800MVIP / IXW-1800MVIP
カタログを見る -
OPTION 3軸NCユニット
多関節ロボットの様なハンドリングを実現
姿勢ユニットの稼動範囲を広げ、インサート動作、ワーク開放、ゲートカット動作などの自由度をUP。
-
仕様
カタログを見るユニット 可搬重量 対応機種:IX/GX-VIPシリーズ 小型 5kg IXW-800/GXW-800R 中型 10kg IXW-1200/GXW-1200R 大型 15kg
25kgGXW-1500R
IXW-1800(M)/GXW-1800(M) -
OPTION クリーンルーム仕様
クリーンルームでの高精度・高品質取出ロボット
VIPシリーズ取出ロボットでは、クリーンルーム対応のカバー仕様と吸引ブロアー仕様を選択式でオプション装着が可能です。ユーザーニーズに合わせ上下ダブル機構機種だけでなく、全高の高いシングル機構にもフルカバーを装着可能となり、コストメリットを発揮いたします。
- カタログを見る
-
2色射出成形機対応タイプ
並列射出ノズル2色成形機専用取出ロボット1台で1次側ランナー排出と2次側製品取出しの自動化が可能です
-
対象射出成形機：100~300 ton
コントローラー：STEC-520B(GXW) / STEC-620B(IXW)
GXW-800SPVIP / IXW-800SPVIP
カタログを見る
