製造現場のこんな悩みに！
生産状況を把握したい
手軽に生産効率を上げたい
作業をデータ化したい
カイゼンが見える！多機能端末
進捗・目標の見える化
IoTアンドン表示機能
進捗＋実績から改善ポイントが見えてくる。不良等各種カウント対応など機能も豊富。導入日に10%効率UP事例あり。
主な表示項目
- 品番：設定画面より登録
- 目標数：タクト登録により自動カウントアップ
- 良品数：実績INに接続された信号と連動
- 進度：目標数－良品数の計算値
- 進度ICON：登録しきい値により 正常 進み 遅れ
- 作業状態：右上に 稼働・停止中・休憩中 を表示
- 呼び出し情報：呼出IN使用時に回数・合計時間を表示
- 不良項目：不良IN使用時に連動
手作業、生産機器にも対応
接点入力で、あらゆる機器と繋がる。
実績となる信号（無電圧接点）入力を行うだけのカンタン取り付け。
機械実績の入力や、ボタンによる手入力・センシングなど幅広い運用が可能です。
さらに、サーバーを追加すれば、Wi-Fi経由で各ラインの実績信号がデータベースに保存されます。
カンタン運用
各種設定はタッチパネルで、
簡単登録！

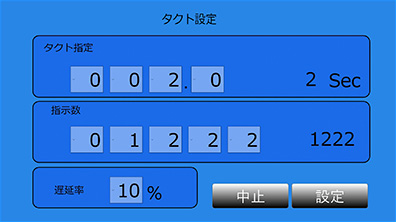

タクト設定（生産指示設定画面）
指示数・タクト・遅延率を変更すれば作業が切り替わります。

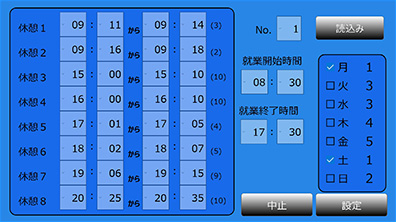

休憩設定
曜日毎に最大8パターンの休憩時間登録が可能。登録時間になると自動で「休憩中」になります。
作業者の負担を軽減！
※ その他各種設定も、タッチ操作にて行えます。
様々な情報とつながる！
不良・停止カウントも集計可能

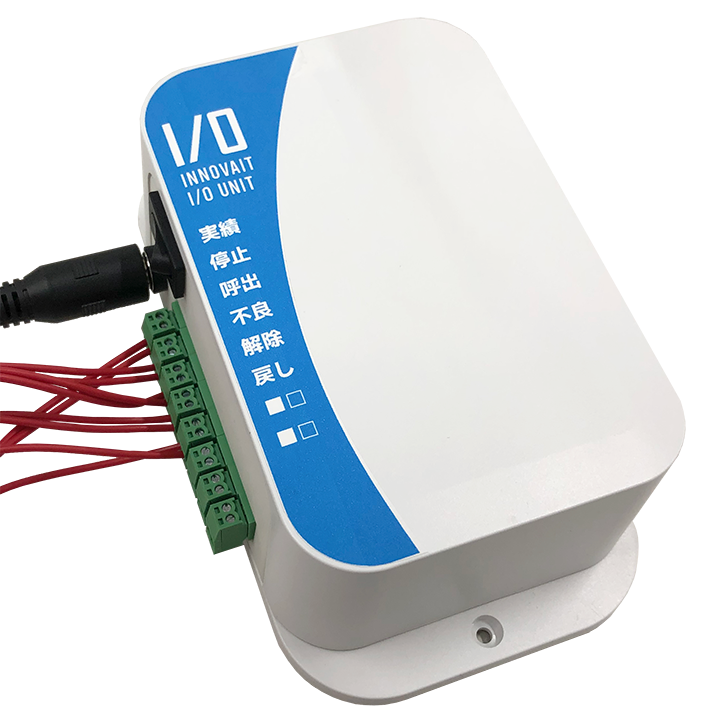

※ 写真はPCバージョンのI/Oユニットです。
専用I/O UNITで、生産実績カウントはもちろん、それ以外もあわせ6端子を搭載。すべてアンドン表示に連動しており、不良数や差し引いた実績のカウントなどが表示されます。
入力端子
- 実績IN：実績となる信号を接続
- 停止IN：停止となる信号を接続
- 呼出IN：呼び出しとなる信号を接続
- 不良IN：不良となる信号を接続
- 解除IN：呼出INを使用した場合、解除として動作
- 戻しIN：不良INを使用した場合、戻しとして動作
端末システム構成
システム装置、7インチモニター同梱の「専用端末バージョン」と、お使いのPCで動く「PCアプリバージョン」の2タイプ。
専用端末バージョン
- システムユニット（I/Oユニット一体型本体）
- システムユニット用電源アダプター（AC100V）
- 入力端子用コネクタ（6個）
- タッチパネルモニター（7インチ）
- タッチパネル接続ケーブル
PCアプリバージョン
- システムソフトウェア（Windows版インストーラー）
- I/Oユニット
- 入力端子用コネクタ（6個）
- I/Oユニット用電源アダプター（AC100V）
- I/Oユニット接続用USBケーブル
※ 別途、Windows搭載端末が必要です。
サーバー追加でデータが
集まる！
LAN環境があれば、サーバーを追加するだけで集中管理システムに拡張できます。
生産進捗管理システム端末・サーバーとも、LAN（有線・無線）を標準搭載しているので、追加アダプター等の購入は不要！
もっと便利な、作業全体の「見える化」＋「データベース」が完成。

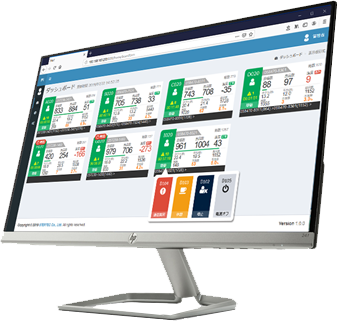

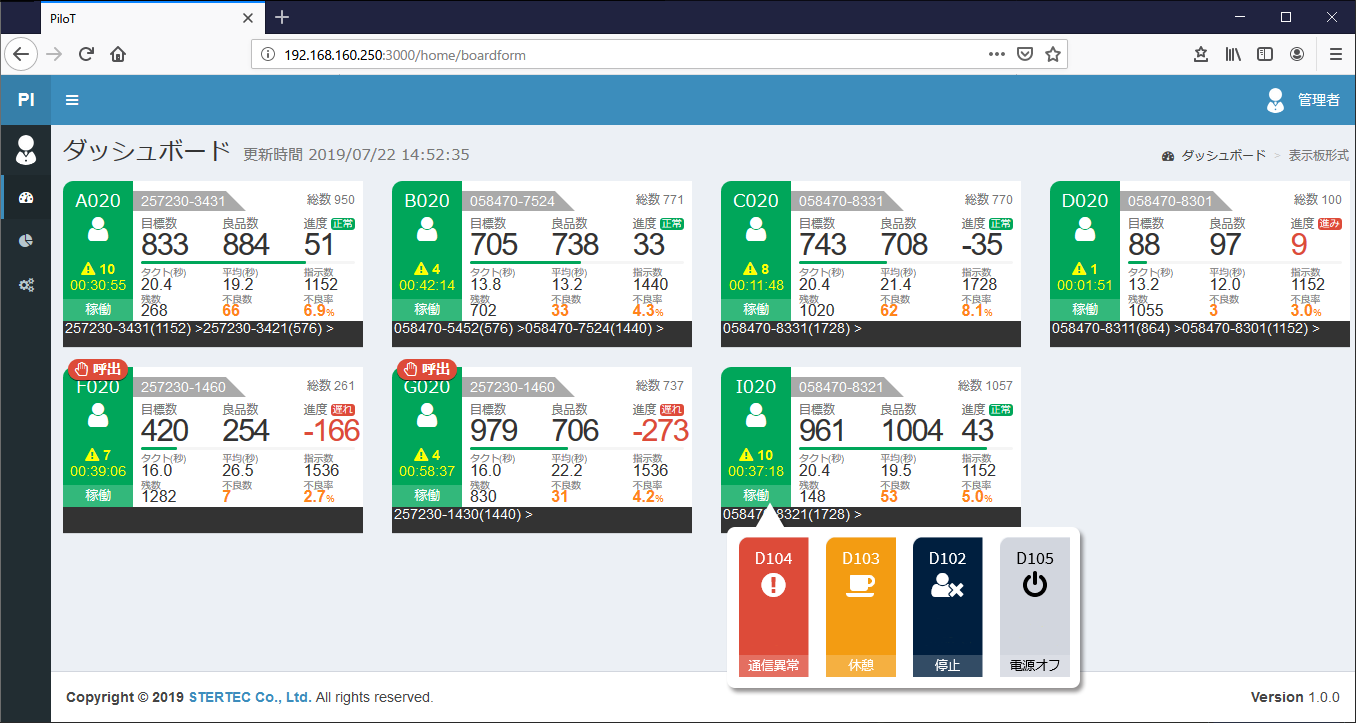

ダッシュボード画面
PC・タブレット・スマホで・・・。
いつでもどこでも生産状況を把握！
マルチデバイス表示対応
集中管理＆データ蓄積。
WEBブラウザがあればどんな端末からでも閲覧可能。ダッシュボードには常に最新の生産進捗一覧が表示されます。小さくても高性能！最大20台の端末が管理できます。
特長
- 端末を見なくても、全体の生産進捗状況が見える！
- 生産進捗以外に、端末の稼働監視も可能！
- ブラウザ表示だから、専用ソフトのインストールが不要
- 蓄積データを、エクセルで開けるCSV形式ダウンロード
- 分析メニューよりグラフ表示が可能
- サーバーからの生産指示送信機能が使える！
- 作業者からの「呼び出し」がわかる！
サーバー本体
手のひらサイズで高機能
かつ省電力！
超小型サイズの中身は高性能小型マイコン。データベースやWEBサーバーなど、PCサーバー並の仕事をしながら、消費電力はPCサーバーの約1/50！（※当社調べ）
LAN（有線・無線）を標準搭載しているので、生産進捗管理システム端末と、サーバーを同じネットワークに接続するだけで運用できます。
サーバーシステム構成
サーバーシステム
- サーバーシステム（ソフトウェアインストール済み）
- サーバーシステム用電源アダプター（AC100V）
※ 別途、ネットワーク環境が必要です。
