作業ナビゲーション

アプリケーション 工具用IoT

作業ナビゲーション

工具選択・締め付けミス防止、
ナビゲーション機能で未経験者もアシスト!

組立作業の悩み、
イッキに解決

締め付けミス 工具選択ミス
作業手順ミス

工具とアプリが連動!?

IoT工具連動アプリケーションの
メリット
作業ナビゲーション

お使いの工具が、IoT工具に
変身!

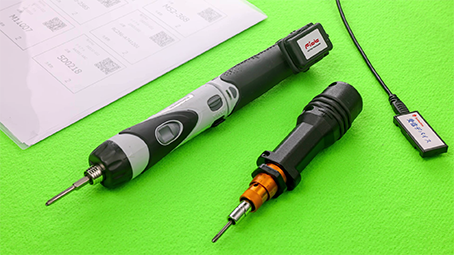

工具に後付けセンサーを取り付け、PCに受信機を取り付ける事により、工具の買い換え不要低コストでアプリ連携を実現しています。

作業ナビゲーション
  • ツール締め忘れ防止
  • ツール選択間違い防止
  • エクセルベースの運用
  • 作業ログ書き出し
  • 状態復帰機能(作業中断が可能)
  • 画像と文字の動くマニュアル化
  • 作業QRコード連動

動くマニュアル、作業を
アシスト

ツール作業と完全連動。
作業ナビゲーション

バーコードリーダで読み込んだ作業指示内容が、作業に合わせて自動で切り替わる!

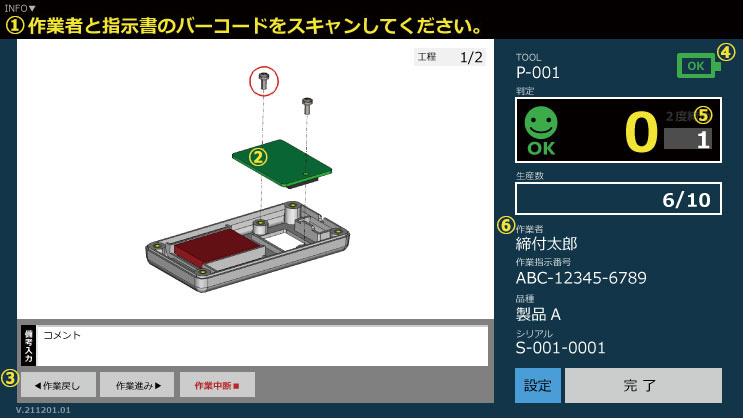

メイン画面

  • 作業指示:エクセル指示書に登録した作業指示内容を表示。
  • 画像:登録図面(写真等)表示。
  • 機能ボタン:作業の中断や、作業の進み・戻しを行う場合に使用。
  • ツール・電池残量:使用中のツールのIDおよび、センサーの電池残量。
  • 各種カウンタ:指示数までの締め付けカウント、生産数までの繰り返しカウント。
  • 各種情報:作業開始前に読み込んだ、作業者・品種・シリアルを表示。

既存のツールで始められる

エクセルシートで手軽に構築!
作業ナビゲーション
  • 既存工具にIoT送信デバイス取り付け。
  • Excelインストール済みのPCに、受信機、アプリドングルを取り付け。
  • 付属のExcel設定シートに作業手順を登録。画像があればファイルパスを一緒に登録。
  • QRコードスキャナーを使用する場合は、担当者コード・作業指示書のQRコードを発行する。

※ Windows搭載PCが必要です。

作業がもっと便利に!

追加オプション一覧
QRコードスキャナー

QRコードスキャナー

作業者と指示書のQRコードを発行すれば、スキャナーで作業の切り替えが可能になります。

スイッチボックス

スイッチボックス

専用ボタン2ボタンスイッチ追加で、作業の「進み」「戻し」を手元で操作できます。

USB I/Oユニット

USB I/Oユニット

USB I/Oユニット追加で、工具置き場の位置をランプでお知らせ(※別途、工具置き場への加工が必要です)。

作業の流れ

ミス防止も、アシストもすべてお任せ。

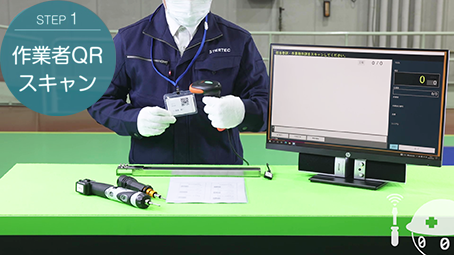

作業の流れ1

1. 作業者QRコードをバーコードリーダーでスキャンします。

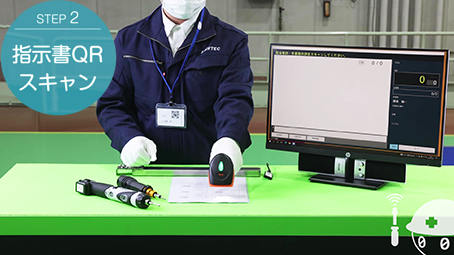

作業の流れ2

2. 続いて、作業指示内容のQRコードをスキャンします。

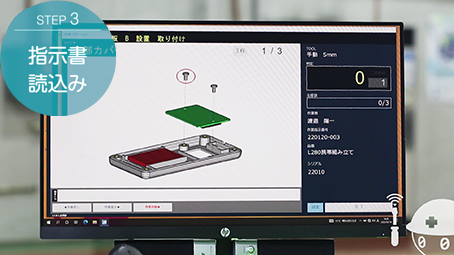

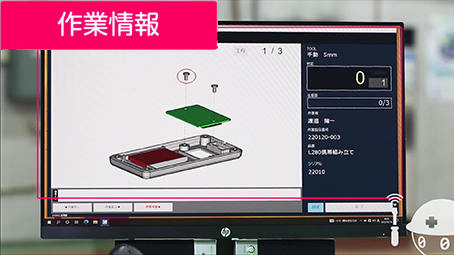

作業の流れ3

3. スキャン内容と一致した指示情報が画面上に現れます。

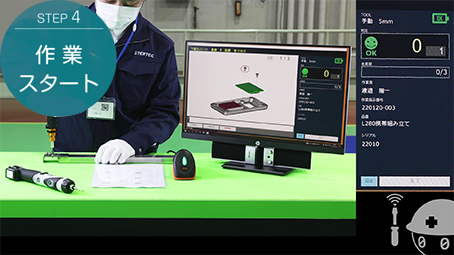

作業の流れ4

4. 読み込まれた情報に従いツールを選択、作業を始めます。

作業の流れ5

5. ツールによる作業を行うと、締め付け信号が送信され画面の指示内容が切り替わります。

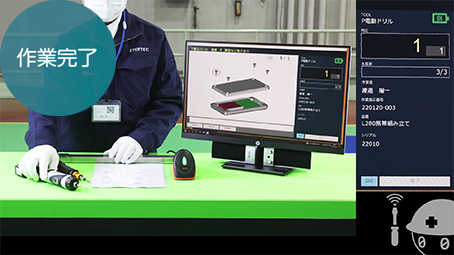

作業の流れ6

指示がなくなるまで作業を続けます。一連の作業はログとして記録されます。

システム構成

PC用「作業ナビゲーションアプリ」と、ツールのIoT化に必要な「工具用IoTセンサー」が必要になります。

作業ナビゲーション
  • 作業ナビゲーションアプリケーション(USBドングル)
  • エクセル指示書テンプレート

※ Windows搭載PCが必要です。

工具用IoTセンサー
  • IoT送信デバイス(工具用)/工具毎
  • IoT受信デバイス(USBドングル)/作業ナビ運用PC毎

※ 各工具対応につきましては、事前に当社へお問い合わせください。

デジタル計測転記アプリ
関連製品

デジタル計測転記アプリ

同じ工具用IoTセンサーを使用した、デジタル測定機器用「エクセル自動転記」アプリです。
ギス、シックネスゲージ、マイクロメーター等、デジタル計測機器をお使いの方必見!
